Üldine sissejuhatus

Volframkarbiidiga varustatud löökkorpus põrkab vastu töödeldavat detaili ja põrkub tagasi. Tagasilöögi- ja löögikiirust mõõdetakse 1 mm kaugusel toorikust järgmisel viisil: integreeritud püsimagnet tekitab löögikiirusega otseselt proportsionaalse pinge. LEEB kõvaduse väärtused arvutatakse järgmise valemiga:

HL=1000×( Vb / Va )

Millised on LM330 omadused?

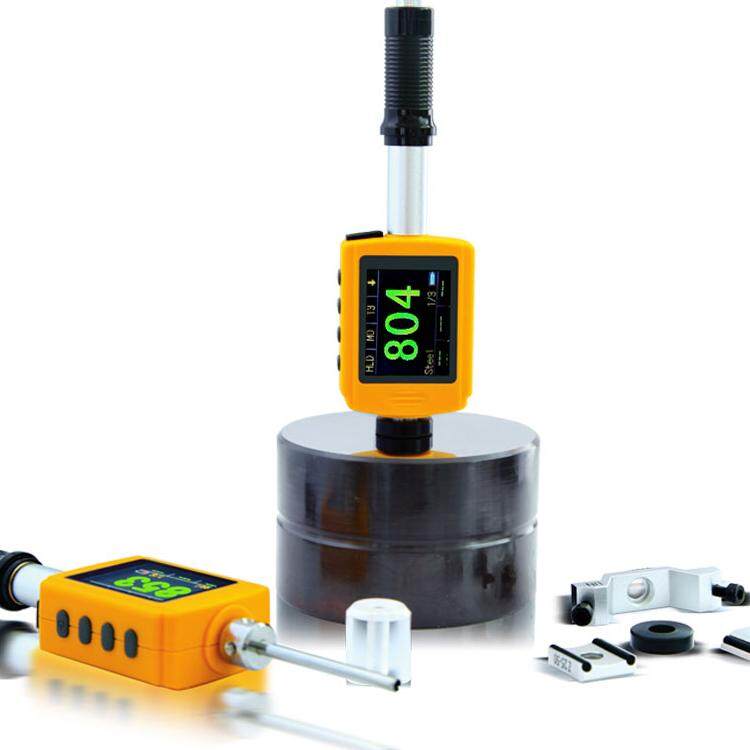

1. Pliiatsi tüüpi kaabliteta disain, integreeritud löögiseade ja ekraan;

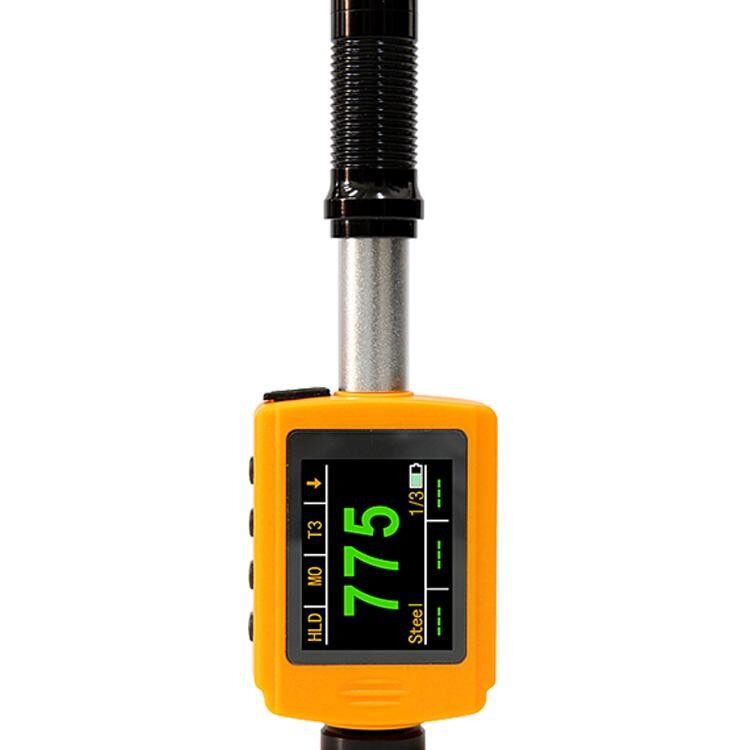

2. ainulaadne suure ekraaniga OLED-värviekraan (1,77-tolline värviline TFT LCD-ekraan) integreeritud kõvaduse tester maailmas;

3. Vahetatav D-löögiseade (standardne) / DL-löögiseade (valikuline) võib saavutada ühe ühiku kahekordse kasutusega; saab kasutada piiratud ala mõõtmisel;

4. Patareipesaga saab patareid välja vahetada. Kasutades standardset AAA-suuruses leelispatarei;

5. Automaatselt tuvastada kokkupõrke suund ja raskusjõu kompensatsioon;

6. Lihtne käsitsemine, neli ekraani kohal asuvat funktsiooniklahvi täidavad erinevaid funktsioone.

Instrumendi rakendus

● Paigaldatud masinad ja püsikoosteosad

● Hallituse õõnsus

● Rasked toorikud

● Surveanuma, turbiini ja muude seadmete rikete analüüs

● Väike katseala

● Laagrite ja muude osade tootmisliin

● Eristada metallmaterjalide lao materjali

Seadme spetsifikatsioon

● Ekraani tüüp: 1,77-tolline värviline TFT LCD ekraan

● Mõõtmismeetod: LEEB kõvaduse testimise meetod

● Kõvadusskaala: HL, HB, HRB, HRC, HV, HS tugevus (σb).

● Mõõtevahemik: HLD(200-960), HRC(19.8-68.5), HB(30-651), HV(80-976), HS (26.{{ 7}}.5), HRB (13.5-100), σb (375-2639).

● Löögiseade: D-tüüpi löökseade (Standard); Vahetatav DL tüüpi löökseade

● Täpsus: ±6HLD (HLD=800), korratavus 6HLD (HLD=800)

● Mõõtmissuund: vertikaalselt allapoole, allapoole kaldu, Tase, kaldu üles, vertikaalselt üles, 360 kraadi käsitsi seadistamisega.

● Materjal: teras ja valuteras, roostevaba teras, GC RAUD, NC RAUD, valualumiiniumi sulam, vase-tsingi sulam, vase-tina sulam, messing, sepistatud teras, legeeritud tööriistateras

● Eraldusvõime: 1HL, 1HV, 1HB, 0.1HRB, 0.1HRC, 0.1HS

● Ekraan: 1,77-tolline värviline TFT LCD ekraan

● Mälu: 1000 rühma (iga rühm sisaldab 2-6 testimisväärtust ja 1 keskmist väärtust)

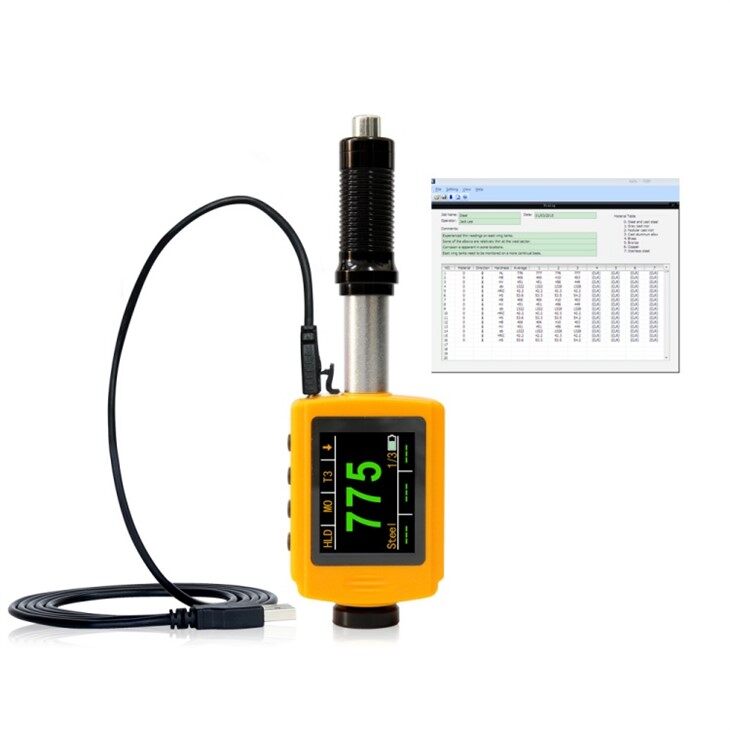

● Sideport: USB 2.{1}}

● Toide: 1 AAA patarei, 1,5 V

● Töötemperatuur: -10 kraadi ~ +50 kraadi

● Suurus: 149mm*45mm

● Kaal: 110 g (koos akuga)

● Aku: 10g

● Standardne: GB/T 17394-1998, ASTM A956

Töödeldava detaili eeltöötlus

1. Nõuded tööosale

● Pinna karedus on katsekeha jaoks oluline nõue, see peab olema sile ja õlivaba või võib põhjustada mõõtmisvigu.

● Proovi kaal ＞5 kg, seda saab testida otse ilma toeta.

● Proovi kaal on 2–5 kg, üleulatuva osa või õhukese seinaga toorikuga tuleb see deformatsiooni või liikumise vältimiseks fikseerida ja toetada rohkem kui 5 kg kaaluva objektiga.

● Proovi kaal ＜ 2 kg, see peab olema tihedalt ühendatud rohkem kui 5 kg kaaluva tugiobjektiga ning tugikeha pind peab olema tasane, sile ja ilma liigsete sidemeteta, testimise suund peab olema haakeseadisega risti pinnale.

● Muud nõuded proovile: proovi kaal on suurem või võrdne {{0}},1 kg, proovi paksus 5 mm või suurem Karastatud kihi sügavus ＞0,8 mm.

● Tugikorpuse kinnitamise ajal peab löögi suund olema katsepinnaga risti.

● Kui prooviks on suur plaat, pikk varras või kumer toorik, isegi üsna raske ja paks, võib see siiski põhjustada tooriku deformatsiooni ja ebastabiilsust ning põhjustada vale katseväärtuse. Seega tuleks katseasendi tagaosa tugevdada ja toetada.

● Proovi magnetism peab olema väiksem kui 30 gaussi.

● Tugirõnga valik

● Kui testitava proovi pinna kõverusraadius (R) on väiksem kui 30 mm ja suurem kui 11 mm, tuleks kasutada väikest tugirõngast või valida meie spetsiaalne tugirõngas (valikuline), et saavutada parimad katsetingimused.
