Üldine sissejuhatus

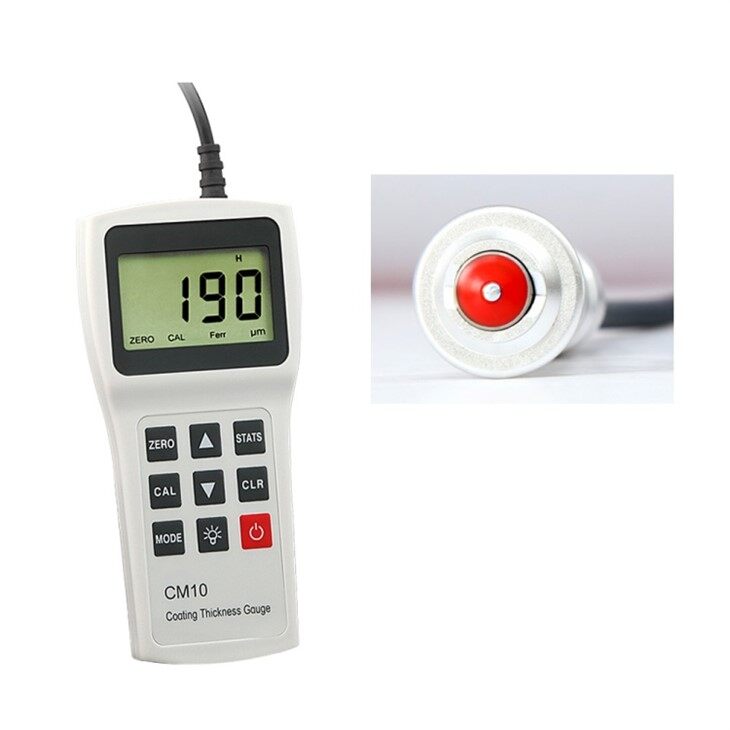

YUSHI CM10 seeria kattekihi paksuse mõõtur on omamoodi mugav tasku professionaalne värvi paksuse mõõtja. Mittepurustava, kiire ja täpse värvimiskatte mõõtjana sobib CM10 nii katseteks kui ka projektikohtadeks. Erinevate katsetuste tõttu kasutab see kahte tüüpi mõõtmispõhimõtet. toorikud ja erinevad pinnakatted. CM 10 seerias on CM10F, CM10FN, CM10N, CM10FH katte paksuse mõõturid.
See mõõteriistade seeria vastab järgmistele standarditele:
GB/T 4956-2003 Mittemagnetilised katted magnetalustel, Katte paksuse mõõtmine, magnetmeetod.
GB/T 4957-2003 Mittejuhtivad katted mittemagnetilistele aluspindadele, katte paksuse mõõtmine, pöörisvoolu meetod.
JB/T8393-1996 Magnet- ja pöörisvoolu mõõteriist katte paksuse mõõtmiseks.
JJG818-2005 Magnet- ja pöörisvoolu mõõteriist katte paksuse mõõtmiseks.
Miks on YUSHI CM 10 seeria nii ainulaadne?
1. Magnetsondid kasutavad esmaklassilist materjali: sondid on kroomitud südamikud, mis tähendab head kulumis- ja kuumakindlust.
2. Pöörisvoolu sondid on kaetud rubiiniga, millel on kõrge kõvadus ja hea kulumiskindlus.
3. Vase südamikuga kaablitel on hea stabiilsus ja tugev väsimuskindlus.
YUSHI CM10 omadused

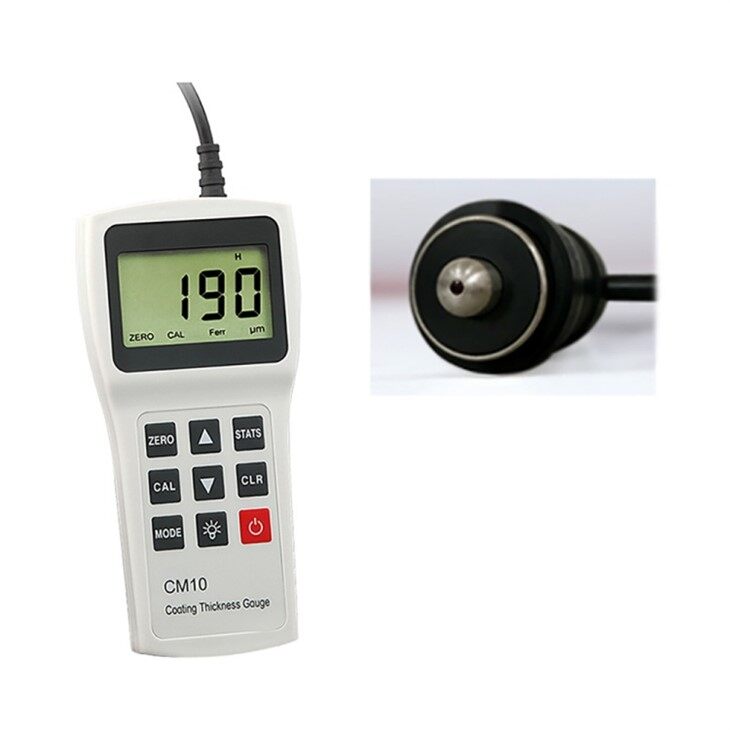

CM10F ja CM10FH kasutavad magnetilise mõõtmise meetodit, et mõõta mittemagnetiliste kattekihtide paksust magnetilistel metallalustel.

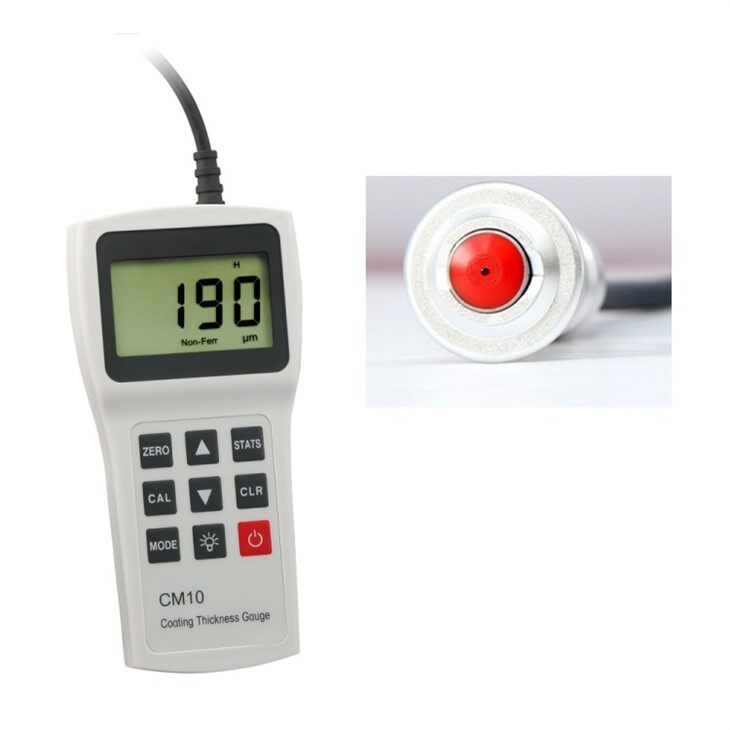

● CM10N kasutab pöörisvoolu mõõtmise meetodit mittejuhtivate kattekihtide paksuse mõõtmiseks mittemagnetilistel metallalustel.

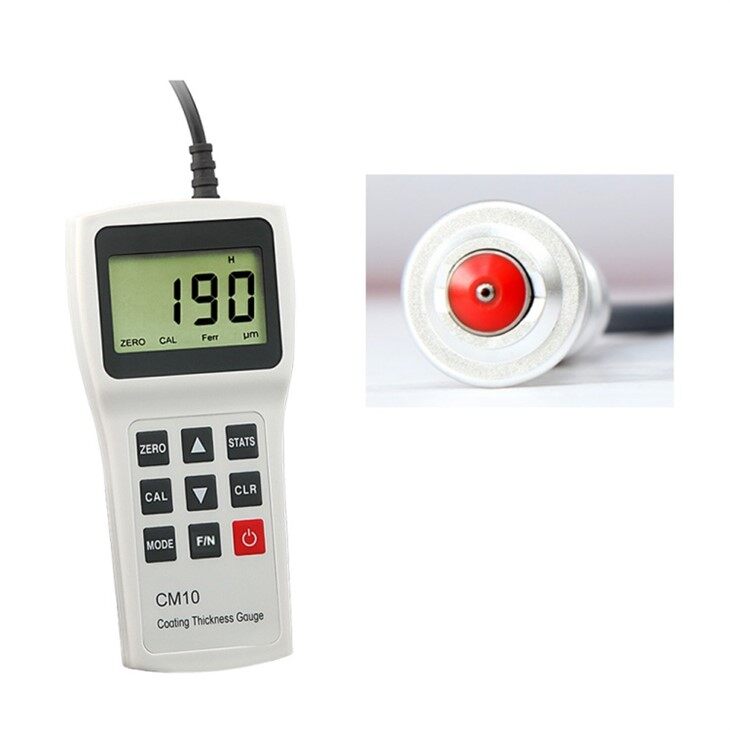

● CM10FN võib kasutada nii magnetilise mõõtmise meetodit kui ka pöörisvoolu mõõtmise meetodit.
● CM10F saab mõõta maksimaalset paksust kuni 3 mm, CM10FH saab mõõta maksimaalset paksust kuni 10 mm. CM10N saab mõõta maksimaalset paksust kuni 2 mm, CM10FN saab mõõta maksimaalset paksust kuni 1,5 mm.
● Valikuline kõrge ja madal eraldusvõime.
● Viis statistikat: mõõtmiste arv (N), maksimaalne väärtus (MAX), minimaalne väärtus (MIN), keskmine väärtus (MEAN) ja standardhälve (STD.DEV).
● Mõõdikut saab kalibreerida nullkalibreerimise, ühe punkti kalibreerimise ja kahe punkti kalibreerimise meetoditega.
● Madalpinge toiteviipafunktsioon.
● Toimingu ajal kuvatakse piiksu.
Milleks saab CM 10 kasutada?
Laevaehitus, autotootmine, kasutatud autode ülevaatus, lennundus, torujuhtme korrosioon, keemiatööstus, nafta- ja gaasitorustik
Mudeli spetsifikatsioon
|
Mudel |
CM10F |
CM10N |
CM10FH |
CM10FN |
|
|
Sondi mudel |
F3 |
F2 |
F10 |
FN1.5 |
|
|
Tööpõhimõte |
Magnetiline |
Pööris vool |
Magnetiline |
Magnet-/pöörisvool |
|
|
Mõõtevahemik (μm) |
0~3000 |
0~2000 |
0~10000 |
0~1500 |
|
|
Eraldusvõime (μm) |
0.1 |
0.1 |
0.1 |
0.1 |
|
|
Näiduviga (μm) |
±(2%H+2) |
±(2%H+2) |
±(2%H+10) |
±(2%H+2) |
|
|
Katsetingimused (mm) |
Min.kõveruse raadius |
5 |
5 |
10 |
5 |
|
Minimaalne pindala läbimõõt |
Φ20 |
Φ20 |
Φ40 |
Φ20 |
|
|
Alusmaterjali kriitiline paksus |
0.5 |
0.5 |
2 |
0.5 |
|
|
Ekraan |
Suure kontrastsusega segmendi vedelkristallekraan |
||||
|
Statistika |
N,MAX,MIN,MEAN ja STD.DEV |
||||
|
Kalibreerimine |
Ühepunktiline kalibreerimine ja kahepunktiline kalibreerimine |
||||
|
Töötemperatuur |
-10 kraadist +50 kraadini , -20 kraadi erinõudes |
||||
|
Automaatne väljalülitus |
Automaatne väljalülitamine pärast 3-minutilist tegevusetust |
||||
|
Võimsus |
Kaks 1,5 V AA patareid, madalpinge indikaatorfunktsioon |
||||
|
Kaal |
200g koos patareidega |
||||
|
Suurus |
149 mm * 73 mm * 32 mm (K * L * S) |
||||
Standardne konfiguratsioon
|
Põhiüksus |
1 tk |
|
Nullplaat (Fe) |
1 tk |
|
Nullplaat (Al) |
1 tk |
|
Kalibreerimisfooliumid |
5 tk |
|
USB kaabel |
1 tk |
|
Tarkvara |
1 tk |
|
Kandekott |
1 tk |
|
Kasutusjuhend |
1 tk |
|
Kvaliteedisertifikaat |
1 tk |
|
Garantiikaart |
1 tk |
Valikuline konfiguratsioon
Kalibreerimisfooliumid
Fe nullplaat
Al Zero plaat
Hooldus ja hooldus
1. Üldised ettevaatusabinõud
● Rangelt vältige kokkupõrkeid, tugevat tolmu, niiskust, tugevat magnetvälja ja õlireostust jne.
2. Vahetage patareid
● Kui patareid on tühjaks saanud, vahetage patareid koheselt välja. Toimingud on järgmised:
● Mõõturi väljalülitamiseks vajutage " ";
● Eemaldage seadme tagaküljelt patareikate,
● Võtke patareid välja ja asendage need uutega. Pöörake hoolikalt tähelepanu polaarsusele,
● Sulgege patareipesa kaas.
● Tähelepanu: me ei soovita akusid otse välja lülitada, kui see on sisse lülitatud.
3. Instrumentide hooldus
● Pöörduge meie ettevõtte hooldusosakonna poole järgmiste probleemidega:
● Komponendid on kahjustatud ja näidik ei saa mõõta;
● Ekraani kuvamine on häiritud;
● Mõõtmisviga on tavakasutuses ebatavaliselt suur;
● Klaviatuuri töö on häiritud või klaviatuur ei tööta.
● Kuna katte paksus on kõrgtehnoloogiline toode, peaks hooldustöid tegema professionaalne operaator ja vältige isetoimivaid toiminguid.
