Üldine sissejuhatus

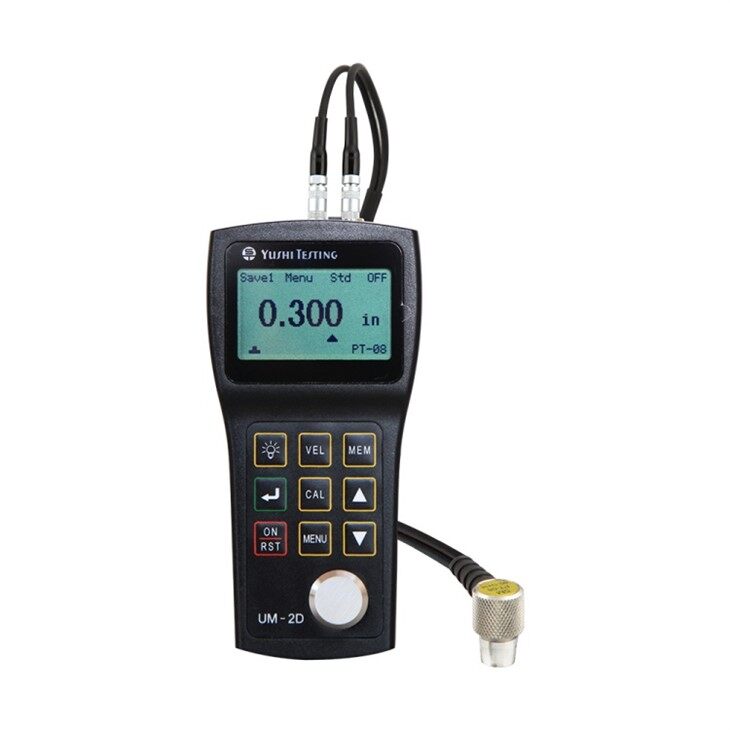

UM-2 seeria UT seinapaksusmõõturid on kõrge stabiilsusega UM-seeria UT paksusmõõturid. Suurepärase elektroonilise ultrahelimõõturi paksuse testerina on YUSHI UM-2 seeria paksusmõõtur kõrge mõõtmistäpsusega ja seda on lihtne kasutada. Neid saab laialdaselt kasutada sellistes valdkondades nagu tootmine ja metallitöötlemine jne. UM-2 seerias on YUSHI turule toonud UM-2.UM-2D ultraheli paksusmõõturi.UM{{ 5}}D pakub läbiva katmise tehnoloogiat, mis tähendab, et see suudab mõõta aluspinna paksust ilma katseobjekti pinnalt katet eemaldamata.

UM-i mõõtmise põhimõte-2

UM-seeria ultraheli paksusmõõtur mõõdab objekti paksust, arvutades täpselt välja ajad, mil sond saadab sidevahendi abil objektile ultraheliimpulsi ja läbib objekti, kuni sond võtab vastu peegelduse piirilt.

UM-2 seeria põhifunktsioonid

Süstemaatiliste vigade muutmine, kasutades instrumendil 4 mm standardplokki

Andmelogija: kuni 500 näitu saab hõlpsaks salvestamiseks ja haldamiseks jagada 5 erinevaks materjalifailiks. Andmed ei saa pärast väljalülitamist kaduma minna.

Paksusepiirangu häire:

UM-i katmisfunktsiooni kaudu-2D

Katterežiimi põhimõte on EE (echo-echo). Kui objekti pinnal on kate või värv, saab materjali netopaksust otse mõõta, ilma et oleks vaja katet eemaldada ega kalibreerida.

Millised on UM-2 rakendused?

1. Kummist torujuhtme mõõtmine

2.Gaasitoru kontroll

3.Plasttorustiku mõõtmine

4. Värvilise terase paksuse mõõtmine

5.Valandite mõõtmine

6.Mõõtke alusmaterjal ilma katet eemaldamata

Seadme spetsifikatsioon

	UM-2	UM-2D
Ekraan	128×64 punktmaatriks LCD ekraan EL-taustvalgustusega
Tööpõhimõte	PE (impulss-kaja) , EE (kaja-kaja) kahekristall-sondidega (ainult UM-2D)
Mõõtmisulatus	Std. režiim: 0,8 mm kuni 300 mm, olenevalt materjalist ja sondist
	Läbiv kate: 3 mm-20 mm koos PT-08 sondiga (ainult UM-2D)
Mõõtmine Piirid kohta Toru (terasest):	Φ20mm × 3,0 mm (PT-08 sond) Φ15mm × 2.0mm (PT-06 sond) Mõõtmisviga on kuni ±0,1 mm
Mõõtmisviga	Alampiir kuni 10mm: ±0,05 mm 10mm kuni ülempiirini: ± (0,5%H+0.01) mm Märkus: H on testitava objekti tegelik paksus
Korratavus	0,05 mm
Resolutsioon	{{0}},01 mm / 0,001 tolli
Ühikud	Tolli / millimeeter
Kalibreerimine	Nullkalibreerimine, ühe punkti kalibreerimine, kahe punkti kalibreerimine
V-tee parandus	Automaatne, kompenseerib kaheelemendilise sondi mittelineaarsust
Värskendusmäär	4 Hz
Materjali kiiruse vahemik	1000 ~ 9999 m/s (0,0394 kuni 0,3937 tolli/us)
Andmete salvestamine	500 paksuse väärtuse salvestamiseks on jagatud 5 rühma
Minimaalse väärtuse kontrollimine	Liigutage sondi piki mõõdetava objekti pinda, mõõtur leiab automaatselt kõige õhema punkti.
Hoiatusfunktsioon	Kui mõõdetud väärtus ületab eelseadistatud paksuse piiri, kostab helisignaal.
Kiiruse salvestamine	Salvestada saab 5 erinevat materjali
Keel	Valitav inglise ja hiina keel
Sideport	USB-port või jada-RS 232C port (valikuline)
Tarkvara	Tarkvara UmView kasutatakse mõõtmisandmete edastamiseks, salvestamiseks, analüüsiks ja dokumentide redigeerimiseks (valikuline)
Võimsus	2 tk 1,5 V AA leelispatareid (hoiatus madala patareipinge korral)
Tööaeg	Kuni 200 tundi (taustvalgus puudub)
Automaatne väljalülitus	AUTO VÄLJAS pärast 5-minutilist tegevusetust
Töötemperatuur	-10 kraadist +50 kraadini , -20 kraadi erinõuetes
Suurus	149 mm x 73 mm x 32 mm (KXLXD)
Kaal	210g koos patareidega
