Tööstusliku testimise valdkonnas on alati olnud tehniline kitsaskoht kõrgtemperatuuriliste polüetüleeni (PE) materjalide paksuse mõõtmisel. Traditsioonilisi kontaktide mõõtmismeetodeid mõjutab materiaalne soojuspaisumine ja pinna deformatsioon, samas kui tavapärane ultraheli testimine seisab silmitsi selliste probleemidega nagu heli kiiruse muutused ja signaali sumbumine kõrge temperatuuriga keskkonnas. See artikkel ühendab praktilised juhtumid, et selgitada süstemaatiliselt ultraheli paksuse gabariidi tehnoloogilist läbimurret koos spetsiaalse madala sagedusega sondiga 100-kraadise PE-materjali testimisel, pakkudes uuenduslikke lahendusi erilistes töötingimustes mittepurustuseks.
Tehnoloogiapõhimõte ja seadme omadus
Ultraheli paksuse gabariit saavutab paksuse mõõtmise, kiirgades impulsilaineid ja võttes alumist kaja, tuumaks on sondi sageduse ja materjali omaduste sobitamine. Kõrge temperatuuriga PE-materjalidel 100 kraadi juures on vaja madala sagedusega sondid alla 2,5MHz, millel on kolm peamist tehnilist eelist:
- Läbiolu suurenemine: madal sageduslik ultraheli (0,5–2,25MHz) vähendab sumbumistegurit 30–40% kõrge temperatuuriga polümeerides, tungides tõhusalt 120 mm paksuste PE-lehtedega.
- Termiline stabiilsuse optimeerimine: spetsiaalselt loodud sondi kiib kasutab kõrgtemperatuuriga vastupidavat piesoelektrilist keraamikat, mis suudab säilitada heli kiiruse stabiilsuse (viga<0.1%) in an environment of 150 ℃.
- Kareda pinnaga kohanemine: sfääriline kontaktpinna disain koos kõrgtemperatuuriga sidujaga saab kohaneda toorikutega, mille pinnakaredus on kuni ± 2mm

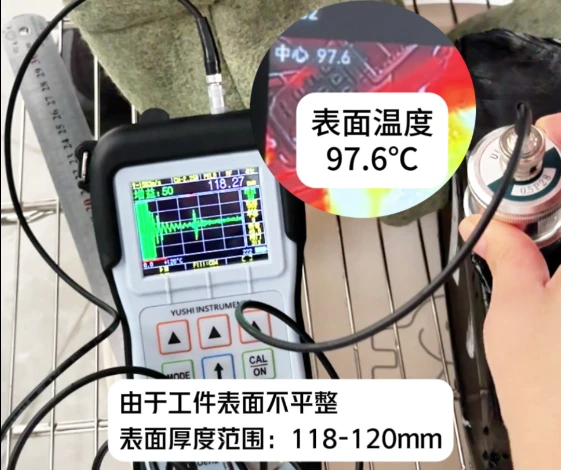

Nagu pildil näidatakse, kuvatakse värviekraanil A-skaneeritud lainekuju ja paksuse väärtused (vahemikus 118–120 mm), määrake võime
Tuvastamise protsessi põhipunktid
(1) Eelne ettevalmistamise temperatuuri kompensatsiooni kalibreerimine: instrumendil on sisseehitatud temperatuuri kompensatsiooni kõver ja heli kiirus väheneb 100 kraadi juures kui toatemperatuur. Seda tuleb parandada tarkvara temperatuuri kompensatsiooni kaudu
Rakendage ühendusaine: Ultrahelilainete paremaks levitamiseks testitud PE-materjali levitamiseks kasutage kõrgtemperatuuriga vastupidavat haakeagenti.
Sondide valik: PE -materjali suure nõrgenemise jaoks eelistatakse ultrahelilainete tungimise suurendamiseks kontaktondid
2
Mitmepunktiline mõõtmine: läbige 9-punktiline ruudustiku tuvastamine 300 × 300 mm piirkonnas, standardhälbega kontrollitakse ± 1,2 mm kaugusel
Andmete registreerimine: seade registreerib paksuse mõõtmise andmed ja toetab reaalajas edastamist PLC-sse või arvutisse WiFi/485/235 kaudu jne.
Tehniline taotlusjuhtum
Teatud keemiaettevõtte paagi renoveerimisprojektis kasutati seda tehnoloogiat operatsiooni ajal PE -lidri tuvastamiseks:
Töötingimused: paagi temperatuur 105 kraadi, voodri paksus 115 mm, pinna karedus RA3.2
Avastamise tõhusus: ühepunktilise mõõtmise aeg<3 seconds, complete detection of 10 ㎡ area takes 45 minutes
Tulemuse kontrollimine: võrreldes hävitava valimiga on veamäär väiksem kui 2%, mis vastab ASTM E797 standardile
