Nafta-, gaasi- ja keemiatehnika tööstuses kasutatakse 3PE korrosioonivastaseid katteid (kolmekihiline polüetüleenist katted) laialdaselt metallist torujuhtmete kaitsmiseks nende suurepärase korrosioonikindluse tõttu. Torujuhtme igapäevases kontrollimisprotsessis on metalli substraadi seina paksuse täpne mõõtmine, kahjustamata korrosioonivastast kihti, oluline tehniline väljakutse torujuhtme ohutuse tagamiseks. Ultraheli paksuse mõõtmistehnoloogia, mis on hävituslik, tõhus ja täpne, on muutunud eelistatud meetodiks metalli seina paksuse otseseks mõõtmiseks 3PE katte kaudu. Selles artiklis kirjeldatakse süstemaatiliselt mõõtmismeetodit ja kasutusjuhiseid, mis põhinevad 3PE kattekihtide struktuurilistel omadustel ja ultraheli leviku põhimõtetel.
Mõõtmispõhimõtted ja tehnilised eelised
1.Kuidas penatraadida mitmekihilist söödet?
3PE kate on jagatud kolmeks kihiks seestpoolt: epoksüpulbri kiht (umbes 0. 3 mm), kleepuv kiht (umbes Ultraheli paksus kiirgab sondi kaudu ultrahelilaineid (2-5 mHz). Signaal tungib kolme kattekihi metalltoru siseseina külge ja peegeldub seejärel sondile. Instrument kasutab ajavahe katte ja metalli kaudu helilainete levimise vahel koos materjali läbi eelseadistatud heli kiirusega, et arvutada metalli tegelik seina paksus.
2. Millised on tehnilised eelised?
Mittepurustav kontroll: väldib katte kahjustusi ja kaitseb torujuhtme.
Väga tõhus: pole vaja suuri kattepiirkondi eelnevalt ravida; Ühe punkti mõõtmisaeg on alla 10 sekundi.
Kohaldatav: sobib uute torujuhtmete aktsepteerimiseks, kasutusteenuste torujuhtmete ja keerukate piirkondade, näiteks painutuste ja keevitatud õmbluste rutiinseks kontrollimiseks.
Mõõtmiste ettevalmistamine
1. Kogumisinstrument

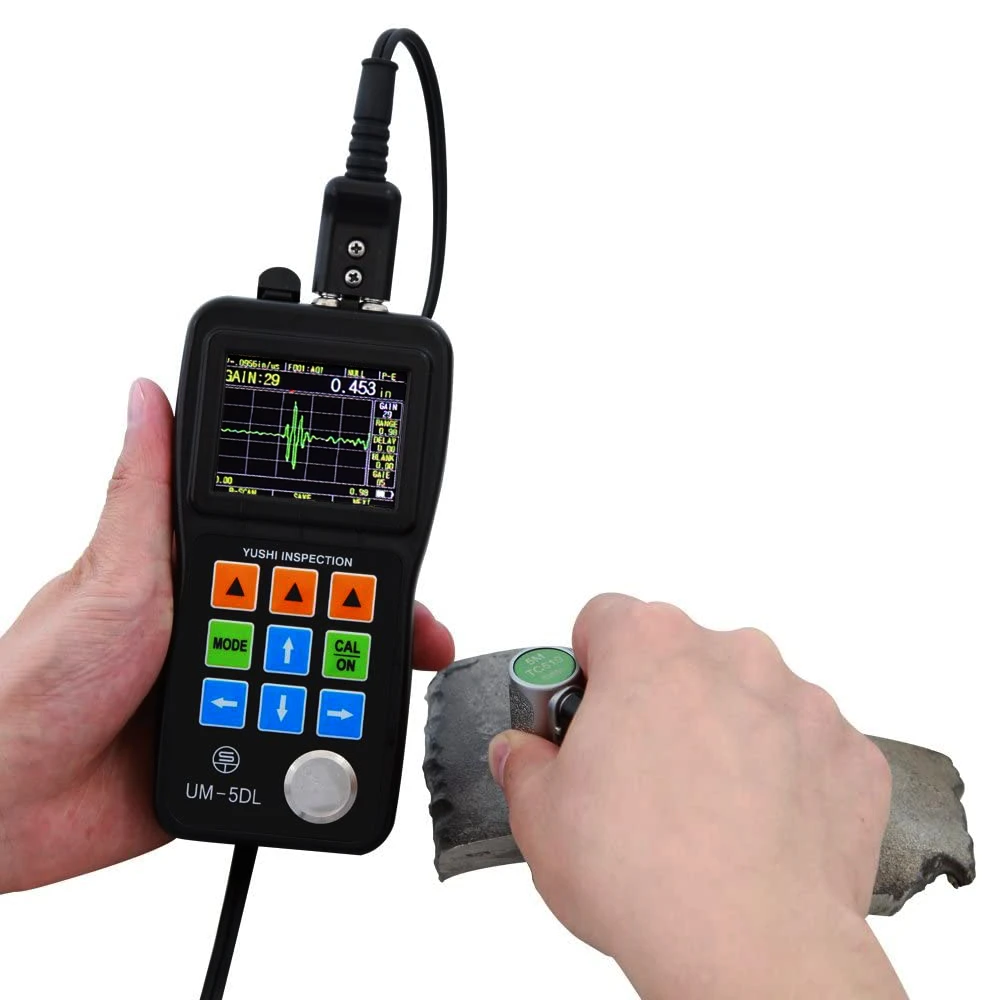

Täpse mõõtmise saavutamiseks 3PE korrosioonivastase kattega peame valima ultraheli paksuse gabariidi "läbimise mõõtmisrežiimi (EE) kaudu". Sel juhul kasutasimeUm -5 d ultraheli paksuse gabariit. Sellel ülitäpse paksusega gabariigil on reaalajas A-skaneeritud kuvarežiim ja see toetab kasutajaid lainekuju tuvastamiseks suhteliste parameetrite reguleerimiseks.
2.Aotage sondi
Torude jaoks, mille kumerusraadius on suurem kui 100 mm, kasutage 5 MHz lamedat sondi (10-15 mm kristalli läbimõõtu) või väikest kumerust sondi ({50-100 mm raadius).
Kohapealsed mõõtmisprotseduurid
Seadistage sond ja kalibreeris sondi
Valige "läbimise mõõtmisrežiim"
Kalibreerige heli kiirus standardse katseplokiga, mis on valmistatud toruga samasse materjali
Mõõtmistulemused
Metallist torude seina paksuse mõõtmine läbi 3PE katted, kasutades Yushi um -5 seeria ultraheli paksuse gabariidid, nõuab täpset signaali tuvastamist ja heli kiiruse kalibreerimist mitmekihilises kattes. Väga täpseid mõõtmisi saab saavutada, kahjustamata pinna töötlemist, optimeerides sondi parameetreid ja järgides signaali tõlgendamise protokolle. Praktilised rakendused peaksid ühendama toru vanuse, keskmise ja täiendavate tehnikate (nt pöörisvoolu või radiograafilise testimise) korrosioonity, tervikliku korrosiooni hindamiseks.
