Ultraheli impulsigeneraatori vastuvõtja vastuvõtukomponentide parameetrite sätted mõjutavad otseselt signaali kvaliteeti, mõõtmise täpsust ja süsteemi stabiilsust. Neid sätteid tuleks reguleerida vastavalt sondi omadustele, materjali omadustele ja avastamismärkidele. Järgnev on põhiparameetrite seadistusmeetod, baas ja tüüpiline stseeni analüüs:
Pulseri vastuvõtja põhiparameetrid
1.Tulu
Funktsioon võimendab nõrgad kajasignaale, et parandada signaali ja müra suhet (SNR) ja tagada, et järgmised vooluringid või ostsilloskoobid suudavad signaali tuvastada.
Seadistamine viide:
Sonditundlikkus: madalad tundlikkusega sondid (nt kõrgsagedus või kitsad riba sondid) vajavad suurt võimendust (nt 40-60 dB). Suuremad tundlikkuse sondid (nt madala sagedusega bicrystal sondid) saab seada väärtusele 20-30 db.
Materjali nõrgenemine: kõrge nõrgenemismaterjalid (nt malmist, komposiidid) vajavad energiakadu kompenseerimiseks suurenenud võimendust. Madala summutusmaterjali (nt teras, alumiinium) võivad võimendust vähendada.
Signaali amplituudinõuded: tagastamissignaal peaks olema 60% -80% ostsilloskoobi vertikaalsest vahemikust (nt 1-1. 6 V tipp-tipus temperatuuril 1 V\/Div), et vältida küllastumist või müra häireid.
Tüüpiline vahemik: 0-60 dB (kohandatud 1 dB sammuga). Näide: mudeli PR20 on võimenduse vahemik 0-60 db.
2. riba
Funktsioon: piirab vastuvõetud signaali sagedusvahemikku, mõjutades eraldusvõimet ja müra taset.
Seadistamine viide:
Sondi ribalaius: vastab sondi {-3 dB ribalaiusele (nt, määrake 2-10 mHz sondi jaoks, millele on märgistatud 2-10 mHz).
Sondide sihtmärk: kasutage laia ribalaiust õhukeste materjalide (kõrge eraldusvõimega) ja kitsa ribalaiuse jaoks paksude või väga nõrgestatud materjalide jaoks (müra vähendamine).
3. Isolatsioon
Funktsioon: reguleerib vastuvõtva vooluringi impedantsi sobitamist sondi helisemise ja eraldusvõime parandamiseks.
Seadistamine viide:
Sondi impedants: vastab sondi nominaalsele takistusele (tavaliselt 50Ω või 100Ω).
Lainekuju vaatlus: suurendage summutamist (nt 50Ω kuni 90Ω), kui kaja helisemine ületab 2 tsüklit. Kui signaali amplituud on madal, vähendage summutust.
Tüüpilised väärtused: 50Ω, 90Ω või kõrge impedants. Näiteks toetab PR20 suvandeid 34Ω, 50Ω, 90Ω ja 510Ω.
4.Lõit
Funktsioon: sünkroonib stabiilse signaali edastamine ja vastuvõtt.
Seadistamine viide:
Päästikuallikas: sisemine päästik (ühe kanaliga isetesti jaoks) või välise päästiku jaoks (mitme seadme sünkroniseerimiseks, nt ostsilloskoobi väline päästik).
Päästikutase: seadistatud 1-ni.
Tüüpilised parameetrid: serva päästik (tõusev\/kukkumine), impulsi laiuse päästik, reguleeritav päästikutase (± 5 V).

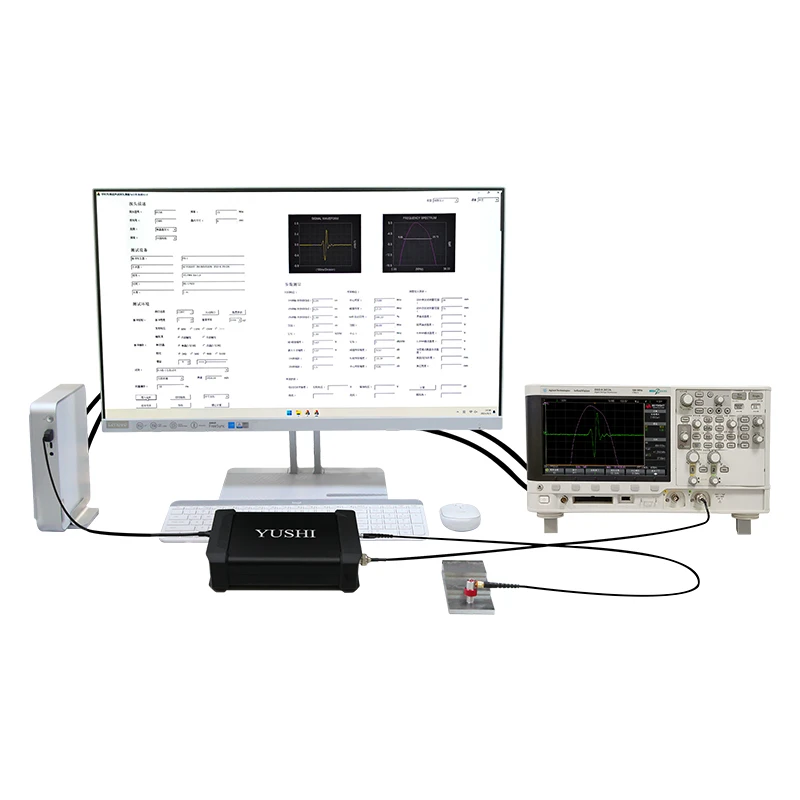

PR -seeria üldine seadistusprotsess
Initsialiseerimisparameetrid:Seadke kesksagedus ja nominaalne impedants vastavalt sondi sildile (nt 5 MHz Bicrystal sond, 50Ω summutamine).
Jämeda võimenduse kohandamine:Suurendage järk-järgult kasvu madalaimast võimendusest, kuni tootlus amplituud ulatub 60% -ni ostsilloskoobi täisskaalast (nt 1,2 V tipp-tipus 1 V\/div\/div).
Summutuse optimeerimine:Kui lainekuju heliseb rohkem kui 2 tsüklit, reguleerige summutus (nt suurenemine 50 Ω -lt 100 Ω -ni).
Kontrollige stabiilsust:Veenduge, et kaja amplituudi kõikumised on mitme omandamise korral alla 5%.
