NDT -tööstuse valdkonnas on metallist substraate katvate paksude paksuste paksuse mõõtmine alati olnud tehniline väljakutse. Yushi välja töötatud PM5 Gen3 saab selle probleemi suurepäraselt lahendada. See võimas paksuse gabariit suudab edukalt saavutada läbimurde 49 mm PE -katte, et mõõta otse 25 mm terasest substraadi paksust, kandes madala -} sagedusega kaitsekile sond, pakkudes tõhusat ja usaldusväärset tuvastuslahendust energia, kemikaalide ja muude tööstuste jaoks.
Tehniline esiletõst
PM5 Gen3 saab siduda kaitsemembraani sondidega, et valida e - e mõõtmisrežiim. Ja saavutage lainekuju optimaalne olek mitme reguleeritava lainekuju parameetri kaudu.
Yushi välja töötatud kaitsemembraani sondil on kolm funktsiooni: esiteks vähendab hõõrdetegur 0,1 -ni, et tagada sidumine kare kattepinnal; Teiseks vältige sondi kandmist ja vähendage kasutuskulusid; Kolmandaks, vähendage ultraheli hajumist spetsiaalse disaini kaudu. Tegelikud katseandmed näitavad, et kaitsefilm suurendab sondi eluiga neli korda võrreldes traditsiooniliste mudelitega.
Töökogemus

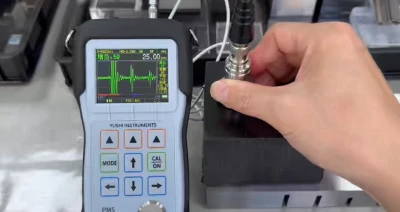

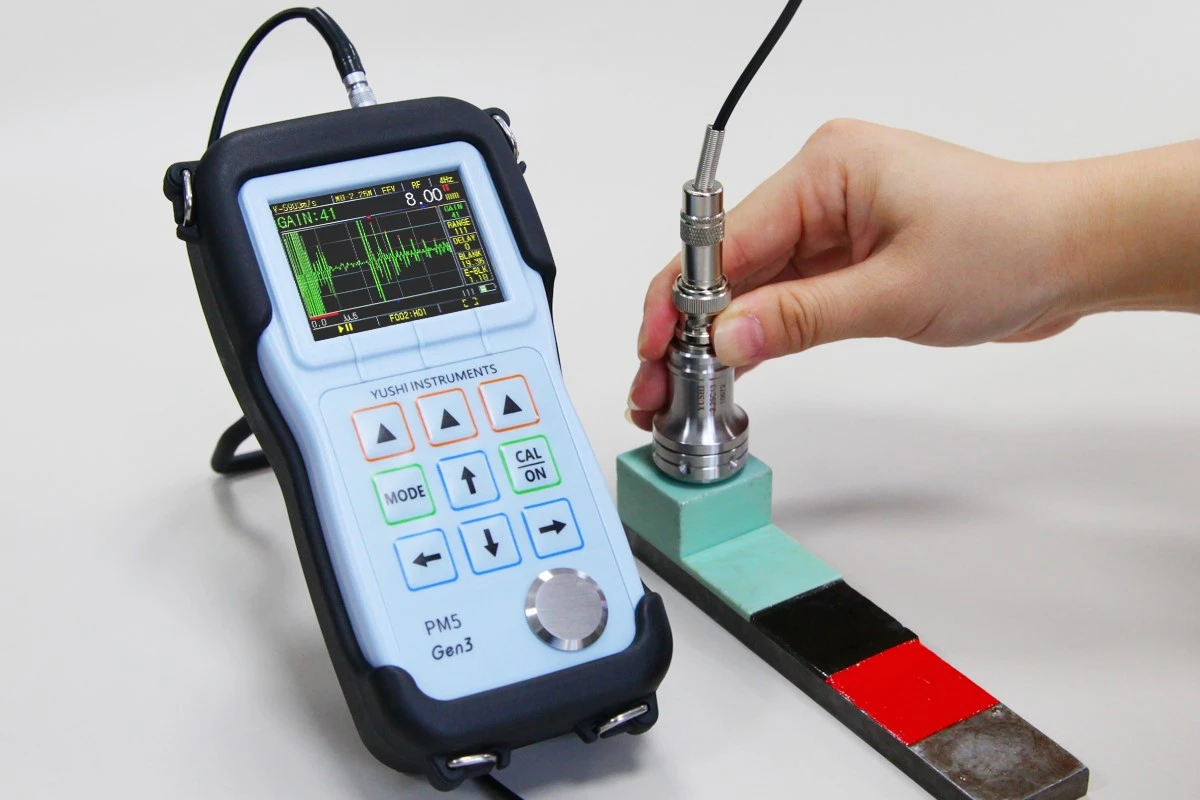

Seade võtab kasutusele kaasaskantava pihuarvuti ja on varustatud musta libisemise ja sügisevastase kaitsekattega algsel kestal. See kaalub ainult 0,39 kg ja sobib pikkadeks - terminitoiminguks. Esisevärvi ekraan integreerib kolm põhifunktsiooni:
(1) paksuse mõõtmise väärtuste reaalajas kuvamine (nagu näidatud joonisel 25,00 mm) täpsusega 0,01 mm;
(2) - skaneerimise lainekuju skeem kuvab visuaalselt ultraheli kajasignaali ja määrab katte/substraadi liidese piigipositsiooni alusel;
(3) b - skaneerimise lainekuju skeem simuleerib visuaalselt risti - testitud tooriku sektsioonilist vaadet;
(4) diferentsiaalse redutseerimiskiiruse režiim, määrates testitud üksuse algse paksuse, saab instrument automaatselt kuvada hõrenemisväärtust ja selle protsenti;
(5) Ultraheli kiiruse ekraan (5922m/s, nagu joonisel näidatud) toetab kohandatud materjali parameetreid, et parandada tuvastamise kohanemisvõimet.
Operatsiooni liidese paigutus on lihtne, füüsiliste nuppude abil, sealhulgas "režiim" (lüliti mõõtmisrežiim), "←" "" → "(parameetrid reguleerimist)," cal on "(üks klõpsu kalibreerimine) jne. Kombineerituna kuvarivaatidega saavad algajad ka kiiresti alustada. Laevatehase inspektor andis tagasisidet: "Võrreldes traditsiooniliste seadmetega, mis nõuavad keerulisi parameetreid, on PM5Gen3 parameetri konfiguratsiooni salvestamine ja otsimisfunktsioon lühendanud ühepunktilise ülevaatuse aja 5 minutilt 1 minutini.
