PM5 Gen2 rakendused U -kujulise toru paksuse mõõtmisel

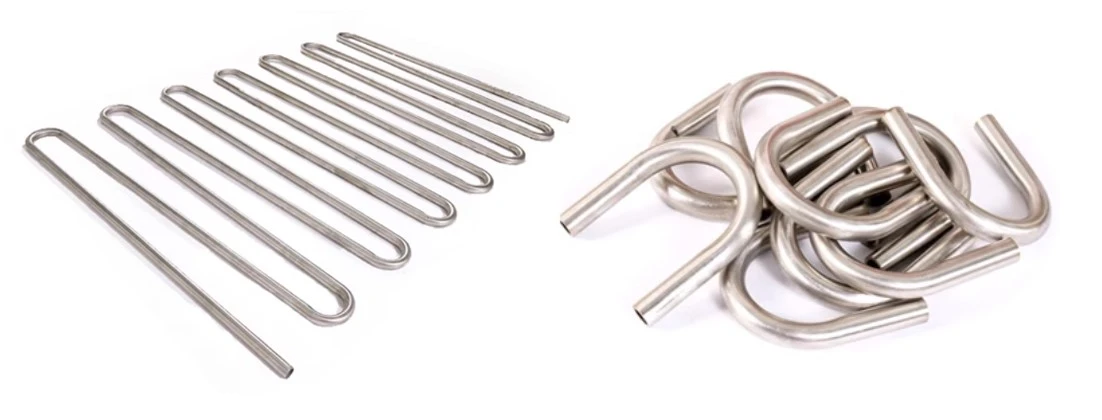

1.U-toru

Struktuur: kujuga tähe "U", ühendades torud 180 -kraadise sujuva küünarnuki kaudu.

Kasutamine: lihtne torude paigaldamine ja demonteerimine, pehmendades soojuspaisumisest ja kokkutõmbumisest või vibratsioonist põhjustatud rõhku.

Eelised: ruumisääst, lihtne hooldus, vähendatud vastupidavus vedela voolu suhtes.

2.Serpentiini toru

Struktuur: painutage mitu korda samas tasapinnas, et moodustada pidev S -kuju.

Kasutamine: pikendage torustiku kontaktpinda (nt radiaatorid) ja kohanege keerukate nihkenõuetega.

Eelised: kõrge soojusülekande efektiivsus, ruumi säästmise paigaldamine, hea paindlikkus.

3. Asjaga kasutatud materjalid

Süsinikteras (nt 20# teras): majanduslik ja vastupidav, sobib tavakeskkonnaks.

Sulami teras (näiteks 15CRMO): kõrge temperatuur ja kõrgrõhutakistus, mida kasutatakse tööstusseadmete jaoks.

Roostevaba teras (näiteks 316L): korrosioonivastane, mis sobib keemia- või toidutööstuseks.

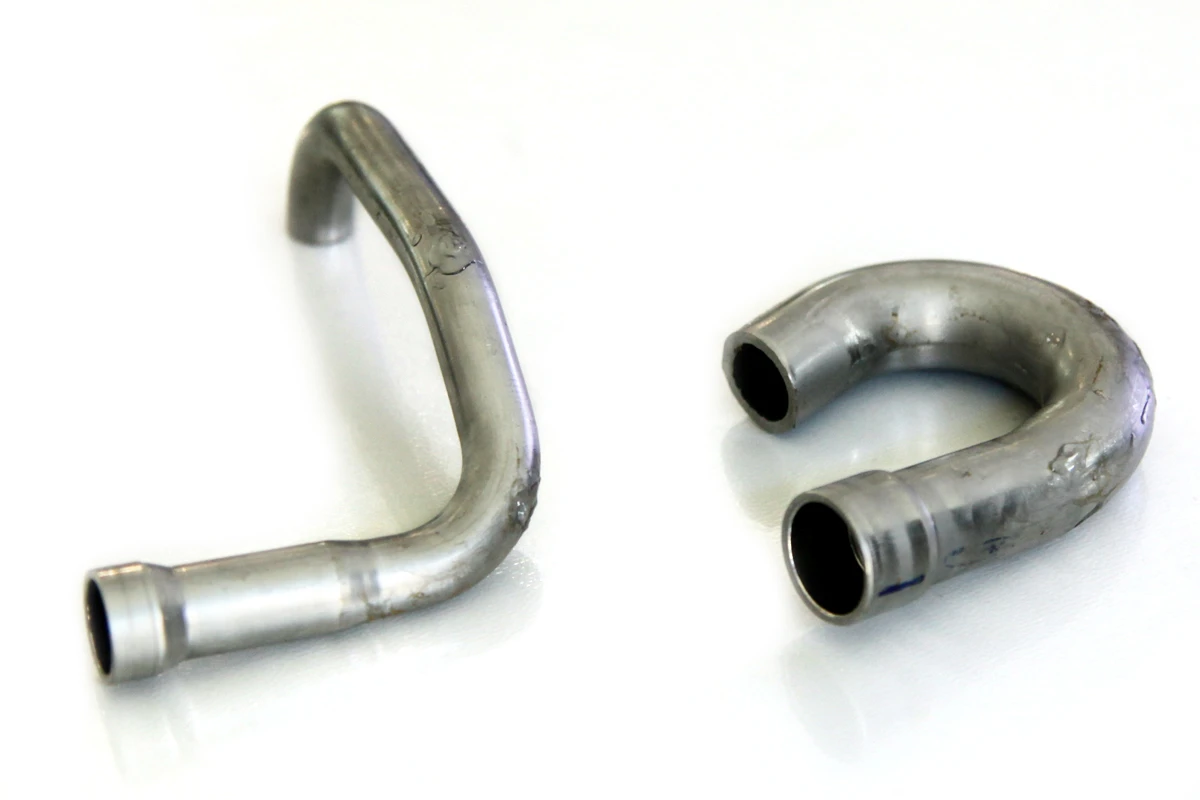

Oleme saanud torude tootjatelt U-torude ja serpentiini torude proove läbimõõdu vahemikus 15-20 mm ja paksus 2. 0 mm. Klient on palunud mõõta seina paksust, eriti tõmbekaare paksust. U-torude parameetrid hõlmavad mõõtmeid, spetsifikatsioone ja kaalu. Paksus on üks olulisi parameetreid, mis mõjutab otseselt toru tugevust, kasutusaega ja ohutust.

U-torudel ja serpentiinitorudel on kõrged nõuded kurvis ümardatud osa paksusele. Ainult siis, kui paksus vastab teatud standardnõuetele, saavad nad teatud rõhku taluda ja tagada normaalse kasutamise.

Ultraheli paksuse gabariidid saavad täpselt, usaldusväärselt ja korduvalt mõõta tooriku ühelt küljelt tooriku seina paksust.

Paksuse gabariidi sondi valik on mõõtmiseks väga oluline. Mõõtmisel tuleks sobiva paksuse gabariidi ja sondi valimiseks arvestada tooriku paksuse, kuju ja materjaliga.

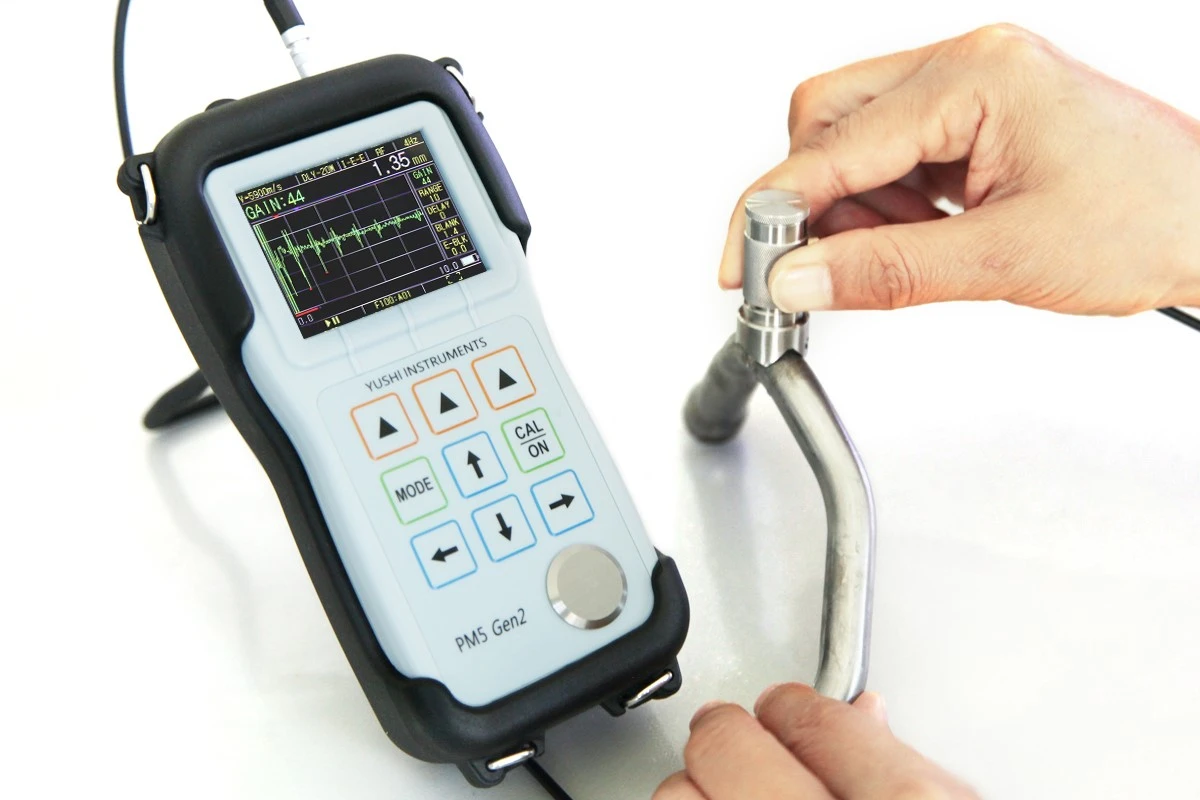

Võttes arvesse proovimaterjali väikest paksuse vahemikku, soovitame Yushi PM5 Gen2 ultraheli paksuse gabariit sagedusvahemikuga 15m -20 mHz ja sondi kontakti läbimõõt 3-6 mm.

15m6 sondi saab kasutada tavaliste torude mõõtmiseks. Kui mõõdetava toru läbimõõt on alla 50 mm või R-nurk on alla 15 mm, on soovitatav kasutada sondi, mille kontaktpind on 3 mm.

Väikese kontaktpinna tõttu on viivitusploki lõppu keeruline jääda mõõdetava materjali pinnaga risti, mille tulemuseks on väike või isegi kajasignaal. Sel juhul saab sondihoidja kasutada sondi väikese mõõtmispinna ühendamiseks, mille tulemuseks on stabiilsemad mõõtmised, selged kajad ja täpsed mõõdetud väärtused.
